- Hot Gas By Pass에 의한 온도조절로 내부 온.습도가 정밀함.
- 온.습도,조도,실내압,환기,배기,CO2가 24스텝 24Set Point까지 프로그램가능.

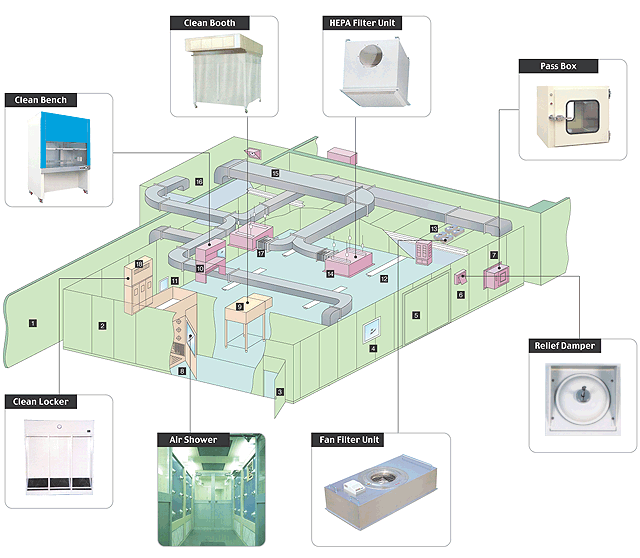

- Clean Room의 5원칙(미립자침입방지, 온.습도및실내압유지, 미립자누적방지, 미립자제거, 미림자발생방지)
|
| |
| |
|
|
|
|
|
|
| |
|
|

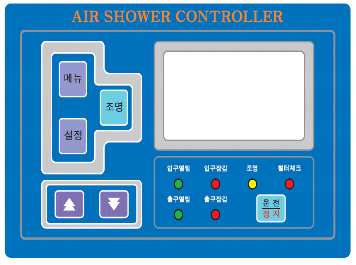

- AIR SHOWER는 CLEAN ROOM으로 입실전 가지고 들어가는 물건이나 입실자의 의복에 부착된 먼지· 균을 노즐을 통해 강력한
초고속의 AIR를 불어내 제거하는 장치이다.또한 SHOWERING 중에 CLEAN ROOM측 DOOR에 INTERLOCK이 되어 있으며,
분해조립이 용이하여 보수 및 점검이 간단하게 설계제작 되어 있다.
또한, 입실인원이 많은 경우나 현장 여건상 입출구 DOOR를 AUTO DOOR로 제작하기도 하며, 입구측 DOOR를 설치하지 않고
AIR CURTAIN으로 연속 AIR를 분사함으로써 실내·외 기류의 역류를 방지하기 위한 방법 등 여러 가지의 사양도 제작한다.
- 절곡구의 곡선은 미려하게 처리
- 각부 연결부에서는 박킹을 녛어 공기누설 차단
|
| |
| |
|
|
|
|
TYPE
|
HMJ-1000M
|
HMJ-1500M
|
HMJ-2000M
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
Filter
|
Pre Filter
|
Non Woven Fabric Filter
|
|
Main Filter
|
Hepa Filter
|
|
Performance
|
Velocity
|
25 ㎧ Over
|
|
Purify Num.
|
120/h
|
|
JetNozzle Quantity
|
6EA
|
12EA
|
24EA
|
|
Power Consumption
|
845W
|
1645W
|
3520W
|
|
Air Volume
|
12CMM
|
24CMM
|
48CMM
|
|
Material
|
Casing
|
강판 소부도장(Oven Baked Melamine coated Finish)
|
|
Nozzle
|
Stainless Steel
|
|
Operation
|
Adjustable Timer(0~30sec) and Mechanical Interlock
|
|
Door
|
Size
|
800mm
|
800mm
|
1400mm
|
|
Material
|
Steel
|
Steel
|
Steel
|
|
Type
|
Manual
|
Manual
|
Manual
|
|
FL. Lamp
|
20W x 1Set
|
20W x 1Set
|
20W x 2Set
|
|
Weight
|
≒ 400㎏
|
≒ 520㎏
|
≒ 590㎏
|
|
Power Source
|
3 ø 4 W 380V 60(50)㎐
|
|
Remarks
|
Casing 재질은 Stainless Steel도 가능함.
|
|
| |
| |
|
|
|
|
TYPE
|
HMJ-1000A
|
HMJ-1500A
|
HMJ-2000A
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
Filter
|
Pre Filter
|
Non Woven Fabric Filter
|
|
Main Filter
|
Hepa Filter
|
|
Performance
|
Velocity
|
25 ㎧ Over
|
|
Purify Num.
|
140/h
|
|
JetNozzle Quantity
|
14EA
|
22EA
|
28EA
|
|
Power Consumption
|
845W
|
1645W
|
3520W
|
|
Air Volume
|
12CMM
|
24CMM
|
48CMM
|
|
Material
|
Casing
|
강판 소부도장(Oven Baked Melamine coated Finish)
|
|
Nozzle
|
Stainless Steel
|
|
Operation
|
Adjustable Timer(0~30sec) and Mechanical Interlock
|
|
Door
|
Size
|
800mm
|
800mm
|
1400mm
|
|
Material
|
SUS304
|
SUS304
|
SUS304
|
|
Type
|
Manual
|
Manual
|
Manual
|
|
FL. Lamp
|
20W x 1Set
|
20W x 1Set
|
20W x 2Set
|
|
Weight
|
≒ 400㎏
|
≒ 520㎏
|
≒ 590㎏
|
|
Power Source
|
3 ø 4 W 380V 60(50)㎐
|
|
Remarks
|
Casing 재질은 Stainless Steel도 가능함.
|
|
| |
| |
|
|
|
|
|
■ 개요
CLEAN ROOM과 실외의 물품교환을 위하여 벽면에 부착하며 실내로 유입되는 오염입자를 최소화 하는 장치입니다.
■ PASS BOX의 필요성
CLEAN ROOM 및 BIO CLEAN ROOM에 있어서 청정도를 유지하고 진애 및 진균 등의 유입을 방지하기 위하여 인원의
출입과 이동을 최소한으로 억제하는 것이 중요합니다. PASS BOX는 청정구역과 비청정구역의 경계에 설치하여 사람이 출입하지 않고 물품의 출입을 가능케하여 오염공기의 유입이나 청정공기의 유출을 막는 장치입니다.
■ 표준형 PASS BOX
표준형 PASS BOX는 CLEAN ROOM 용으로서 제일 많이 사용되고 있으며 한쪽의 문을 열면 반대측의 문이 열리지
않는 INTER-LOCK장치가 붙어있고, 살균형 PASS BOX는 내측에 U.V LAMP로 물품의 표면을 살균하는 기능을 갖고
있습니다.
■ AIR SHOWER형 PASS BOX
AIR SHOWER형 PASS BOX는 반입되는 물품에 대하여 초속 이상의 풍속으로 청정 공기를 쏘아 표면에 부착된
진애 입자를 제거하고 제거한 후의 오염공기를 흡입구로부터 PRE FILTER와 HEPA FILTER를 거쳐 정화된 후 토출 노즐로서 뿜어내는 순환을 하며 유니트 밑면에는 롤러를 부착하여 물품의 반입시 이동을 원활히 하는 장치도
가능합니다.
|
| |
| |
|
|
|
|
TYPE
|
일 반 형
|
살균등 부착형
|
|
Casing
|
강판 소부도장 (Oven Baked Melamine coated Finish)
|
Steel
|
강판 소부도장 (Baked Melamine coated Finish)
|
Steel
|
|
Interior
|
STS 304
|
STS 304
|
|
Window
|
Safety Glass (무색 투명 유리)5t
|
|
Interlock
|
Mechanical
|
|
Power Source
|
-
|
1ø 2w 220V(15W)
|
|
Remarks
|
Interphone 부착은 Option임.
|
Door를 열면 살균등 꺼짐.
|
|
| |
| |
|
|
|
|
|
CLEAN BENCH의 종류에는 수평 및 수직의 2가지 기본형이 있습니다. 수평기류식은 청정공기가 작업공간을 층류에 가까운 상태로 흘러 내부의 청정환경을 유지하는 형태로서 전면이 개방되어 있기 때문에 작업성이 좋고 테이블의 어느 곳에서 발진이 생기더라도 외부로 빠져 나가기 쉽도록 되어 있습니다. 그러나 테이블 전면에 큰 물건을 놓으면 난류가 발생할 우려가 있습니다.
|
| |
| |
|
|
|
|
TYPE
|
HMCBH-1000V
|
HMCBH-1500V
|
HMCBH-2000V
|
|
Air Velocity
|
Filter 하단 100mm에서 0.4㎧ 이상
|
|
Air Volume
|
20CMM
|
34CMM
|
52CMM
|
|
Illumination
|
500 Lux
|
|
Noise
|
65db 이하
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
FL. Lamp
|
20W x 4EA
|
40W x4EA
|
40W x 4EA
|
|
Power Source &Consent
|
3ø 4w 380V 60(50)㎐(Power Source)
1ø 2w 220V / 15A x 2EA(Consent)
|
|
Power Consumption
|
400W
|
650W
|
910W
|
|
Table
|
STS 304
|
|
Weight
|
약 190㎏
|
약 240㎏
|
약 290㎏
|
|
| |
| |
|
|
|
|
TYPE
|
HMJVH-1000H
|
HMJVH-1300H
|
HMJVH-1600H
|
HMJVH-1900H
|
|
Air Velocity
|
Filter 하단 100mm에서 0.4㎧ 이상
|
|
Air Volume
|
20CMM
|
26CMM
|
32CMM
|
38CMM
|
|
Illumination
|
500 Lux
|
|
Noise
|
65db 이하
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
FL. Lamp
|
20W x 4EA
|
20W x 4EA
|
40W x 4EA
|
40W x 4EA
|
|
Power Source &Consent
|
3ø 4w 380V 60(50) ㎐(Power Source),
1ø 2w 220V 60Hz / 15A x 2EA(Consent)
|
|
Power Consumption
|
400W
|
650W
|
750W
|
900W
|
|
Table
|
STS 304
|
|
Weight
|
약 190㎏
|
약 240㎏
|
약 290㎏
|
약 340㎏
|
|
| |
| |
|
|
|
|
|
청정 작업실의 일부를 고청정화할 필요가 있는 경우 즉 HEPA FILTER 및 FAN UNIT를 상부에 설치하고 둘레에는
비닐커텐 등으로 처리한 무균, 무진 BOOTH이며, FILTER를 통하여 여과된 청정공기를 수직 층류 및 난류식으로 하여 내부에 양압을 유지하여 하부의 주위로 배기시켜 CLASS100∼1000청정도를 유지하는데 목적이 있습니다.
의약품 및 식품등의 충진, 포장, 진공증착과 같은 공정, 정밀기계의 무진조작, 무균사육 및 재배 등에 광범위하게
이용됩니다.
|
| |
| |
|
|
|
|
TYPE
|
HMJCB-1500S
|
HMJCB-1800S
|
HMJCB-2000S
|
|
Air Velocity
|
Filter 하단 100mm에서 0.4㎧ 이상
|
|
Air Volume
|
40CMM
|
59CMM
|
81CMM
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
Illumination
|
500 Lux
|
|
Noise
|
65db 이하
|
|
FL. Lamp
|
40W x 2EA
|
40W x 3EA
|
40W x 4EA
|
|
Power Source
|
3 ø 4 w 380 V 60(50) ㎐
|
|
Power Consumption
|
0.75Kw
|
1KW
|
1.5KW
|
|
Weight
|
160㎏
|
220㎏
|
250㎏
|
|
| |
| |
|
|
|
|
TYPE
|
HMJCB-1500H
|
HMJCB-1800H
|
HMJCB-2000H
|
|
Air Velocity
|
Filter 하단 100mm에서 0.4㎧ 이상
|
|
Air Volume
|
40CMM
|
59CMM
|
81CMM
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
Illumination
|
500 Lux
|
|
Noise
|
65db 이하
|
|
FL. Lamp
|
40W x 2EA
|
40W x 3EA
|
40W x 4EA
|
|
Power Source
|
3 ø 4 w 380 V 60(50) ㎐
|
|
Power Consumption
|
0.75Kw
|
1KW
|
1.5KW
|
|
Weight
|
120㎏
|
170㎏
|
200㎏
|
|
| |
| |
|
|
|
|
|
CLEAN ROOM의 청정도는 HEPA FILTER의 포집효율 및 환기횟수 즉 부착방법과 설치대수가 CLEAN ROOM의 성능을 크게 좌우합니다.
특히 HEPA FILTER는 0.3㎛ 입자 99.97 ∼ 99.999999% 의 높은 효율을 갖고 있기 때문에 UNIT에 미세한 틈이 있어도 충분한 성능을 발휘하지 못합니다. 당사의 HEPA FILTER UNIT는 많은 실적과 경험을 토대로 특수접합공법 및 용접 등으로 완전하고 합리적인 UNIT가 제작되고 있습니다.
Hepa Filter를 내장한 Unit로 천장에 부착 설치되어 일반적으로 class 1,000 ~ 100,000에서 사용합니다.
|
| |
| |
|
|
|
|
TYPE
|
HMFB-1
|
HMFB-2
|
HMFB-3
|
HMFB-4
|
|
Casing
|
강판 소부도장(Oven Baked Melamine coated Finish) &STS304
|
|
Punching Plate
|
강판 소부도장(Oven Baked Melamine coated Finish) &STS304
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
Filter
|
Main Filter : Hepa Filter or Ulpa Filter
|
|
Air Volume
|
7CMM
|
17CMM
|
25CMM
|
34CMM
|
|
Dimensions(out)W*D*H
|
365*365*450
|
670*670*450
|
670*670*700
|
670*1280*700
|
|
Remarks
|
- Damper(원형,사각) 부착 가능.
|
|
- 보온재는 Glass Wool or Poly urethane Foam(25t) 사용
|
|
| |
| |
|
|
|
|
|
|
TYPE
|
HMFU-13
|
HMFU-17
|
HMFU-32
|
|
Casing
|
강판 소부도장(Oven Baked Melamine coated Finish) &STS304
|
|
Punching Plate
|
강판 소부도장(Oven Baked Melamine coated Finish) &STS304
|
|
Filter Efficiency
|
0.3㎛ DOP 99.97% Over
|
|
Filter
|
Main Filter : Hepa Filter or Ulpa Filter
|
|
Air Volume
|
7CMM
|
25CMM
|
34CMM
|
|
Filter Size
|
610*610*150
|
610*610*150
|
610*610*292
|
|
Fan Cap.
|
385W
|
450W
|
500W
|
|
Remarks
|
- Damper(원형,사각) 부착 가능.
|
|
- 보온재는 Glass Wool or Poly urethane Foam(25t) 사용
|
|
| |
| |
|
|
|
|
|
본 장비는 CLEAN ROOM내에 출입하는 작업자의 의복(무진복)을 보관하는 것으로 의복의
청정화와 그 오염방지를 위한
장치입니다
|
| |
| |
|
|
|
|
TYPE
|
HMALO-01
|
HMALO-02
|
HMALOL-03
|
NMALO-04
|
|
Air Velocity
|
토출구 하부 100mm에서 0.3㎧ ± 10%
|
|
Filter Efficiency
|
0.3㎛ DOP Test 99.97% 이상
|
|
Air Volume
|
6CMM
|
8CMM
|
10CMM
|
13.3CMM
|
|
Power Source
|
3 ø 4w 380 V 60(50) ㎐
|
|
Power Consumption
|
200W
|
|
| |
| |
|
|
|
|
|
Clean Room에서는 실내 압이 매우 중요한 요소이다. 오염된 물질이 내부로 유입되는 것을 방지하기 위해 실내를 양압으로 유지하고 있으며, 문의 개폐를 원활히 하고 실내 압을 일정 유지하기 위해 사용되고 있다.
-. 압력차의 설정이 용이하고 신뢰도가 높습니다.
-. 차압조정은 자동으로 이루어집니다.
-. 기구가 간단하며, BLADE가 원형으로 밀착성이 좋고 개폐가 원활합니다.
|
| |
| |
|
|
|
|
TYPE
|
Differential Pressure
|
|
1mmAq
|
2mmAq
|
3mmAq
|
4mmAq
|
|
Air Volume
|
HRD-ø200
|
40 ~ 250
|
40 ~ 330
|
40 ~ 280
|
40 ~ 420
|
|
HRD-ø250
|
100 ~ 350
|
100 ~ 450
|
100 ~ 550
|
100 ~ 650
|
|
Hole Size
|
HRD-ø200
|
250*250
|
|
HRD-ø250
|
310*310
|
|
| |
| |
|
|
|
|
|
Clean Unit는 실내에 설치되어 간편히 Class 10,000 ~ 100,000의 청정을 유지하는데 사용된다.
실내 순환형
과 Duct연결형이 있다.
|
| |
| |
|
|
|
|
TYPE
|
HCU-2000
|
HCU-3300
|
HCU-3600
|
HCU-5600
|
|
Casing
|
강판 소부도장(Oven Baked Melamine coated Finish)
|
|
Filter Efficiency
|
0.3㎛ DOP Test 99.97% 이상
|
|
Body
|
Steel+Al Louver, Oven Baked Melamine Coated
|
|
Filter
|
Pre Filter : Non Woven Fabric Filter
|
|
Main Filter : Hepa Filter
|
|
Air Volume
|
2000CMH
|
3300CMH
|
3600CMH
|
5600CMH
|
|
Power Consumption
|
400W
|
700W
|
800W
|
1400W
|
|
Power Source
|
3ø 4w 380V 60(50)㎐
|
|
| |
